درایر جذبی ماژولار سری MMD چیست؟

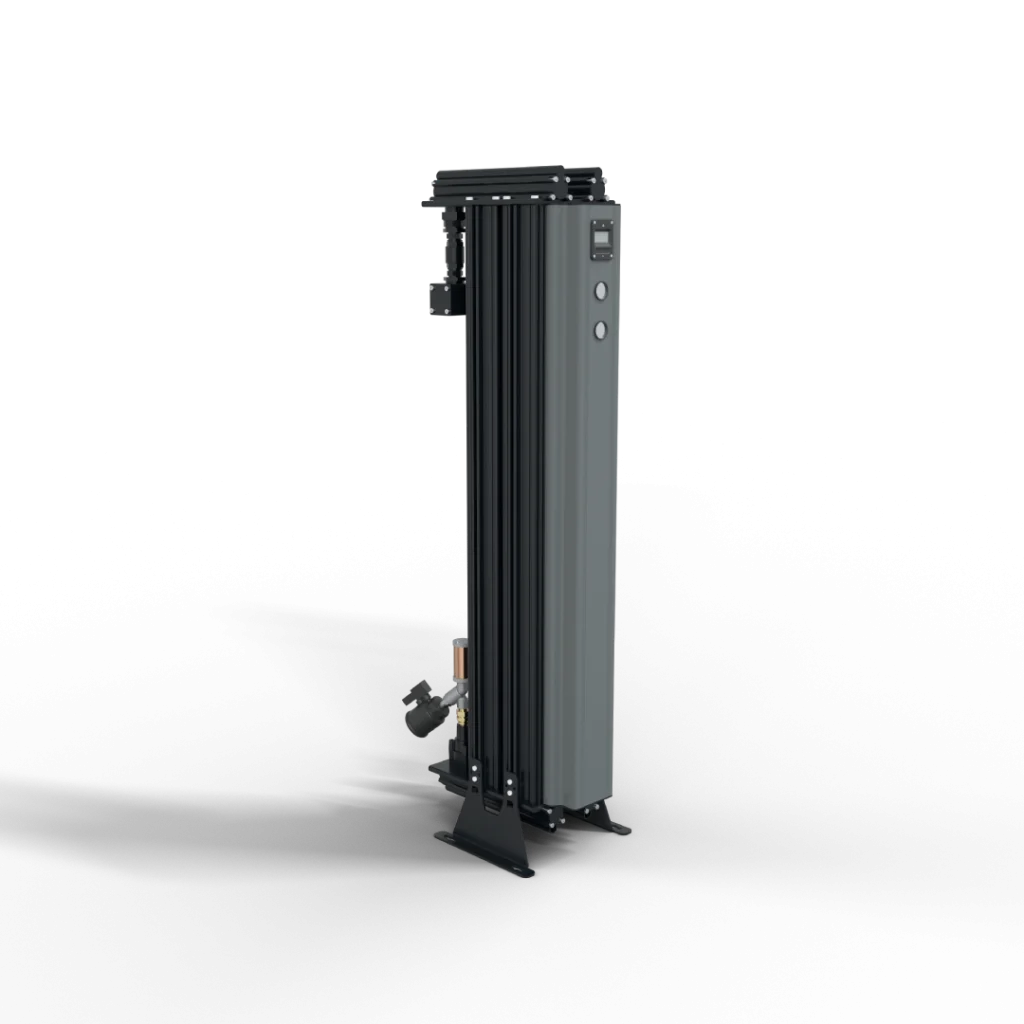

درایر جذبی ماژولار سری MMD
میکروپور، یک خشککن جذبی مدرن برای حذف بخار آب از هوای فشرده و تأمین هوای خشک با کیفیت بالا در کاربردهای صنعتی و فرآیندی است. این سری با بهرهگیری از طراحی
Modular Desiccant
در ابعاد و وزن کمتر نسبت به طراحیهای سنتی دو برج، انعطافپذیری بالایی در نصب و بهرهبرداری فراهم میکند.
طراحی ماژولار سری MMD باعث شده دستگاه فضای نصب بسیار کمتری نسبت به خشککنهای جذبی سنتی اشغال کند و حتی مدلهای بزرگتر نیز قابلیت جابهجایی و نصب آسانتری داشته باشند. این سری میتواند بهصورت زمینی، روی میز یا با استفاده از براکتهای مخصوص روی دیوار نصب شود.
سری MMD
برای کاربردهایی توسعه یافته است که در آنها تأمین هوای فشرده خشک با نقطه شبنم پایین اهمیت دارد. این دستگاه با دستیابی به نقطه شبنم فشاری
≤ -40°C
و امکان دستیابی به
≤ -70°C
بهصورت آپشن، برای طیف گستردهای از کاربردهای صنعتی مناسب است.
ویژگیهای اصلی درایر MMD
طراحی ماژولار
طراحی ماژولار و کامپکت باعث کاهش ابعاد و وزن دستگاه و افزایش انعطافپذیری در نصب میشود.
نقطه شبنم پایین
تأمین هوای فشرده با نقطه شبنم فشاری تا 40- درجه سانتیگراد و امکان 70- درجه سانتیگراد بهصورت آپشن.
فشار کاری تا 16 bar
طراحی دستگاه برای فشار کاری نامی 7 bar و حداکثر فشار کاری 16 bar.
ساختار سبک و کامپکت
ابعاد و وزن کمتر نسبت به خشککنهای جذبی سنتی، برای نصب و جابهجایی آسانتر تجهیزات.
ساختار آلومینیومی مقاوم
استفاده از ساختار آلومینیومی مقاوم در برابر خوردگی برای افزایش دوام و قابلیت اطمینان دستگاه.
کنترل الکترونیکی
کنترلر الکترونیکی کاربرپسند برای مدیریت سیکل عملکرد دستگاه و امکان مانیتورینگ شرایط کاری.
کاربردهای درایر MMD در صنایع
صنایع غذایی و نوشیدنی
تأمین هوای فشرده خشک برای خطوط تولید و فرآیندهایی که نسبت به رطوبت حساس هستند.
صنایع دارویی
استفاده از هوای فشرده خشک و کنترلشده در تجهیزات و فرآیندهای حساس دارویی.
صنایع خودروسازی
تأمین هوای خشک برای تجهیزات پنوماتیک، خطوط تولید و فرآیندهای صنعتی خودروسازی.
صنایع الکترونیک
استفاده از هوای فشرده خشک برای فرآیندهایی که کنترل رطوبت و جلوگیری از خوردگی اهمیت دارد.
ابزار دقیق و کنترل
تأمین هوای خشک برای سیستمهای کنترل، تجهیزات پنوماتیک و ابزار دقیق حساس به رطوبت.
مزایا و نکات بهرهبرداری درایر MMD
✔ مزایا
-
طراحی ماژولار:
کاهش فضای موردنیاز و افزایش انعطافپذیری در نصب و جانمایی دستگاه. -
نقطه شبنم پایین:
دستیابی به نقطه شبنم فشاری 40- درجه سانتیگراد و امکان 70- درجه سانتیگراد بهصورت آپشن. -
فشار کاری بالا:
قابلیت کار در فشار نامی 7 bar و حداکثر فشار کاری 16 bar. -
وزن و ابعاد کمتر:
طراحی سبک و کامپکت برای جابهجایی و نصب آسانتر نسبت به خشککنهای جذبی سنتی. -
نصب انعطافپذیر:
امکان نصب روی زمین، میز یا دیوار با استفاده از براکتهای مناسب.
✖ نکات کلیدی
- فشار و دمای ورودی باید متناسب با محدوده مجاز مدل انتخابی دستگاه باشد.
- برای دستیابی به نقطه شبنم موردنظر، شرایط واقعی فشار، دمای ورودی و دمای محیط باید در انتخاب مدل لحاظ شود.
- نصب فیلتر مناسب در بالادست برای محافظت از ماده جاذب و جلوگیری از ورود آب، روغن و ذرات توصیه میشود.
- سیستم تخلیه و مسیر هوای خروجی باید بهصورت دورهای بررسی و کنترل شود.
- سرویس دورهای کنترلر، اتصالات، مسیرهای هوا و اجزای داخلی باید مطابق برنامه نگهداری انجام شود.
شرایط عملکرد سری MMD
| پارامتر | شرایط نامی | حداکثر |
|---|---|---|
| فشار کاری | 7 barg | 16 barg |
| دمای ورودی هوا | 35°C | 50°C |
| دمای محیط | 35°C | 50°C |
| نقطه شبنم فشاری | ≤ -40°C | ≤ -70°C آپشن |
جدول مشخصات فنی مدلهای MMD
| مدل دستگاه | ظرفیت (m³/h) | برق | اتصال ورودی/خروجی | فشار کاری حداکثر (bar) | ابعاد W×L×H (mm) | وزن (kg) |
|---|---|---|---|---|---|---|
| MMD3 | 5 | 115-240V / 50-60Hz | 1/2″ | 16 | 320 × 336 × 558 | 17 |
| MMD5 | 10 | 115-240V / 50-60Hz | 1/2″ | 16 | 320 × 320 × 633 | 19 |
| MMD10 | 20 | 115-240V / 50-60Hz | 1/2″ | 16 | 320 × 320 × 908 | 27 |
| MMD15 | 25 | 115-240V / 50-60Hz | 1/2″ | 16 | 370 × 350 × 808 | 31 |
| MMD20 | 35 | 115-240V / 50-60Hz | 1/2″ | 16 | 370 × 350 × 1108 | 42 |
| MMD25 | 45 | 115-240V / 50-60Hz | 1/2″ | 16 | 370 × 350 × 1258 | 48 |
| MMD30 | 50 | 115-240V / 50-60Hz | 1/2″ | 16 | 370 × 350 × 1508 | 54 |
| MMD40 | 70 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 410 × 495 × 1250 | 71 |
| MMD50 | 85 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 410 × 495 × 1400 | 78 |
| MMD60 | 100 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 410 × 495 × 1750 | 92 |
| MMD75 | 130 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 430 × 622 × 1300 | 120 |
| MMD100 | 170 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 430 × 622 × 1450 | 133 |
| MMD120 | 200 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 430 × 622 × 1750 | 152 |
| MMD180 | 300 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 410 × 734 × 1499 | 186 |
| MMD240 | 400 | 115-240V / 50-60Hz | 1 1/2″ | 16 | 410 × 889 × 1497 | 235 |
| MMD HC 340 | 575 | 115-240V / 50-60Hz | 2″ | 16 | 232 × 995 × 378 | 1654 |
| MMD HC 400 | 680 | 115-240V / 50-60Hz | 2″ | 16 | 232 × 1335 × 378 | 1554 |
| MMD HC 500 | 850 | 115-240V / 50-60Hz | 2″ | 16 | 232 × 1505 × 378 | 1654 |
| MMD HC 590 | 1000 | 115-240V / 50-60Hz | 2″ | 16 | 232 × 1675 × 378 | 1754 |
| MMD HC 735 | 1250 | 115-240V / 50-60Hz | 3″ | 16 | 232 × 1675 × 378 | 2054 |
| MMD HC 890 | 1500 | 115-240V / 50-60Hz | 3″ | 16 | 232 × 1845 × 378 | 2054 |
| MMD HC 1060 | 1800 | 115-240V / 50-60Hz | 3″ | 16 | 232 × 2015 × 378 | 2054 |
چکلیست سرویس و نگهداری درایر MMD
اجرای منظم سرویسهای دورهای، نقش مهمی در حفظ راندمان جذب رطوبت، کیفیت هوای خروجی و عملکرد پایدار درایر جذبی MMD دارد:
بررسی فیلترهای هوای فشرده
کنترل و سرویس فیلترهای بالادست برای جلوگیری از ورود آب، روغن و ذرات به بخش جاذب دستگاه.
کنترل عملکرد سیکل خشکسازی
بررسی منظم سیکلهای جذب و احیا برای اطمینان از عملکرد صحیح و پایدار دستگاه.
کنترل فشار و دمای کاری
بررسی فشار و دمای ورودی و شرایط محیطی برای اطمینان از کارکرد دستگاه در محدوده مجاز.
بررسی نقطه شبنم
کنترل نقطه شبنم هوای خروجی برای اطمینان از کیفیت مناسب هوای خشک تولیدشده.
کنترل اتصالات و نشتی
بازبینی اتصالات ورودی و خروجی برای جلوگیری از نشتی و افت فشار در شبکه هوای فشرده.
بررسی کنترلر الکترونیکی
کنترل عملکرد سیستم کنترل و بررسی آلارمها و وضعیت کاری دستگاه برای حفظ عملکرد پایدار.
