سیستم تنفسی سری MBS میکروپور چیست؟

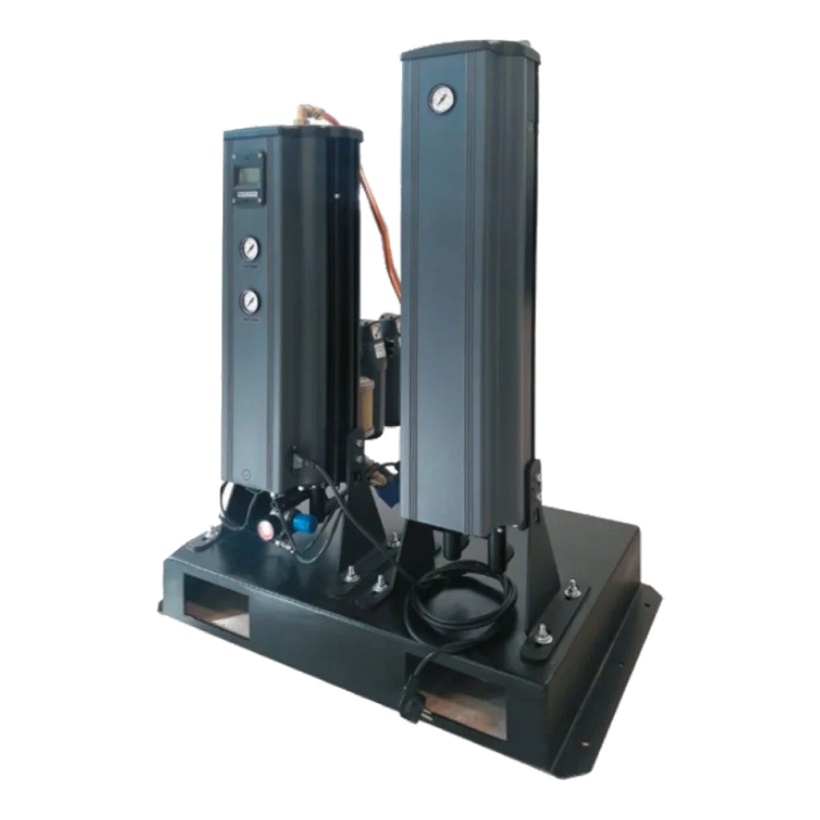

سیستم تنفسی سری MBS میکروپور
یک سیستم تخصصی تصفیه و آمادهسازی هوای فشرده برای کاربردهای تنفسی است که با هدف حذف آلایندههای خطرناک موجود در هوای فشرده طراحی شده است. این سیستم با ترکیب چند مرحله تصفیه، خشکسازی، حذف بخارات روغن و بو، کاهش مونوکسید کربن و فیلتراسیون نهایی، هوای فشرده مناسب برای کاربردهای تنفسی را فراهم میکند.
ساختار سیستم MBS شامل
جداکننده رطوبت و ذرات، فیلترهای پیشتصفیه، Mist Eliminator، درایر جذبی، واحد HOX، کربن فعال و فیلتر نهایی
است. این ساختار چندمرحلهای به حذف آب آزاد، ذرات، قطرات و بخارات روغن، رطوبت، بو و مونوکسید کربن از جریان هوای فشرده کمک میکند.
سری
MBS
در مدلهای متنوع با ظرفیت
۱۰ تا ۲۲۰۰ مترمکعب بر ساعت
ارائه میشود و بسته به مدل، از اتصالات 1/2 اینچ تا DN80 و فشار کاری حداکثر 16 یا 20 بار پشتیبانی میکند. این تنوع ظرفیت، امکان انتخاب سیستم متناسب با دبی هوای فشرده موردنیاز را فراهم میسازد.
مراحل تصفیه هوای تنفسی در سیستم MBS
مرحله اول؛ جداسازی آب و ذرات
آب آزاد و ذرات موجود در هوای فشرده با استفاده از جداکنندهها و فیلترهای اولیه تا محدوده 1 میکرون جدا میشوند.
مرحله دوم؛ حذف بخارات روغن
واحد Mist Eliminator برای کاهش آب و بخارات روغن موجود در جریان هوای فشرده مورد استفاده قرار میگیرد.
مرحله سوم؛ خشکسازی جذبی
درایر جذبی بدون حرارت، رطوبت هوای فشرده را کاهش داده و نقطه شبنم فشاری را تا حدود -40°C / -40°F میرساند.
مرحله چهارم؛ واحد HOX و کربن فعال
کربن فعال برای حذف بخارات روغن و بو بهکار میرود و کاتالیست HOX در فرآیند تصفیه مونوکسید کربن نقش دارد.
مرحله پنجم؛ فیلتراسیون نهایی
فیلتر نهایی برای حذف ذرات باقیمانده و آلایندههای احتمالی واردشده در مراحل خشکسازی مورد استفاده قرار میگیرد.
ویژگیهای اصلی سیستم تنفسی MBS
سیستم چندمرحلهای تصفیه
ترکیب مراحل فیلتراسیون، حذف روغن، خشکسازی جذبی، کاتالیست و فیلتراسیون نهایی برای تصفیه هوای تنفسی.
حذف رطوبت تا نقطه شبنم پایین
درایر جذبی بدون حرارت، رطوبت را کاهش داده و از ایجاد میعان در مسیر هوای تنفسی جلوگیری میکند.
کربن فعال و کاتالیست HOX
استفاده از کربن فعال برای حذف بخارات روغن و بو و کاتالیست HOX برای تصفیه مونوکسید کربن.
ظرفیت گسترده
ارائه در محدوده ظرفیت 10 تا 2200 مترمکعب بر ساعت برای پوشش کاربردهای مختلف هوای تنفسی.
کنترل و پایش سیستم
طراحی سیستم برای کنترل و پایش مناسب مراحل تصفیه و عملکرد تجهیزات مرتبط با هوای تنفسی.
مناسب کاربردهای حساس
مناسب برای کاربردهایی که کیفیت و پاکیزگی هوای فشرده تنفسی اهمیت بالایی دارد.
آلایندههای هدف و روش حذف در سیستم MBS
| آلاینده | بخش تصفیه | عملکرد |
|---|---|---|
| آب و رطوبت | جداکنندهها + درایر جذبی | کاهش رطوبت و رسیدن به PDP حدود -40°C |
| ذرات و آلودگی جامد | فیلترهای اولیه و فیلتر نهایی | فیلتراسیون ذرات تا محدوده بسیار ریز |
| قطرات و بخارات روغن | Mist Eliminator + کربن فعال | حذف قطرات، بخارات روغن و بو |
| مونوکسید کربن (CO) | کاتالیست HOX | تبدیل CO به CO₂ تا حدود 0.003 ppm طبق کاتالوگ |
| بو و هیدروکربنها | کربن فعال | حذف بخارات روغن و بو |
کاربردهای سیستم تنفسی MBS در صنایع
تجهیزات تنفسی و هوای تنفسی
تولید و آمادهسازی هوای فشرده برای استفاده در سامانهها و تجهیزات تنفسی.
صنایع دریایی و غواصی
تصفیه هوای فشرده برای کاربردهای تنفسی در محیطهای دریایی و سیستمهای هوای تنفسی.
صنایع نفت، گاز و پتروشیمی
استفاده در محیطهای صنعتی که به سیستم هوای تنفسی تصفیهشده برای پرسنل نیاز دارند.
صنایع شیمیایی
تأمین هوای تنفسی تصفیهشده برای محیطهای صنعتی دارای آلایندههای احتمالی.
آتشنشانی و امداد
کاربرد در سیستمهای تأمین و تصفیه هوای فشرده مورد استفاده برای تجهیزات تنفسی و امدادی.
کارگاهها و محیطهای صنعتی
مناسب برای محیطهایی که استفاده از سیستم هوای تنفسی تصفیهشده و کنترلشده ضروری است.
مزایا و نکات بهرهبرداری سیستم MBS
✔ مزایا
-
تصفیه چندمرحلهای:
ترکیب فیلتراسیون، خشکسازی، کربن فعال و کاتالیست برای آمادهسازی هوای تنفسی. -
نقطه شبنم پایین:
استفاده از درایر جذبی بدون حرارت برای کاهش رطوبت و جلوگیری از میعان. -
حذف بخارات روغن و بو:
استفاده از Mist Eliminator و کربن فعال در مسیر تصفیه. -
تصفیه مونوکسید کربن:
استفاده از کاتالیست HOX برای تبدیل CO به CO₂. -
تنوع ظرفیت:
ارائه مدلهای مختلف برای دبیهای متنوع هوای فشرده از 10 تا 2200 m³/h.
✖ نکات کلیدی
- ظرفیت دستگاه باید بر اساس دبی واقعی هوای فشرده و شرایط کاری سیستم انتخاب شود.
- فشار ورودی سیستم نباید از حداکثر فشار کاری مجاز مدل انتخابی تجاوز کند.
- کیفیت هوای ورودی و عملکرد مناسب کمپرسور و تجهیزات بالادست در عملکرد سیستم MBS اهمیت دارد.
- تعویض بهموقع فیلترها، مواد جاذب و اجزای مصرفی برای حفظ عملکرد سیستم ضروری است.
- برای کاربردهای تنفسی، بهرهبرداری و سرویس سیستم باید مطابق دستورالعمل سازنده و الزامات استاندارد مربوطه انجام شود.
شرایط و مشخصات کلی عملکرد سری MBS
| پارامتر | مشخصات | توضیحات |
|---|---|---|
| محدوده ظرفیت | 10 تا 2200 m³/h | 5 تا 1250 SCFM |
| فشار کاری حداکثر | 16 تا 20 bar | بسته به مدل |
| برق کنترل | 115-240V / 50-60Hz | در تمام مدلهای جدول فنی |
| نقطه شبنم فشاری | حدود -40°C / -40°F | با استفاده از درایر جذبی |
| فیلتراسیون اولیه | تا 1 میکرون | جداسازی آب و ذرات |
| فیلتراسیون نهایی | تا 0.01 میکرون | فیلتر نهایی ذرات |
جدول مشخصات فنی کامل مدلهای سیستم تنفسی MBS
| مدل دستگاه | ظرفیت (m³/h) | ظرفیت (SCFM) | اتصال | Mist Eliminator | فیلتر ذرات T | المان T | حداکثر فشار کاری (bar) | برق |
|---|---|---|---|---|---|---|---|---|
| MBS 5 | 10 | 5 | 1/2″ | G-ELM-100 | GON-35 | MON35 | 16 | 115-240V / 50-60Hz |
| MBS 10 | 20 | 10 | 1/2″ | G-ELM-100 | GON-35 | MON35 | 16 | 115-240V / 50-60Hz |
| MBS 15 | 25 | 15 | 1/2″ | G-ELM-100 | GON-35 | MON35 | 16 | 115-240V / 50-60Hz |
| MBS 20 | 35 | 20 | 1/2″ | G-ELM-100 | GON-55 | MON55 | 16 | 115-240V / 50-60Hz |
| MBS 25 | 45 | 25 | 1/2″ | G-ELM-150 | GON-55 | MON55 | 16 | 115-240V / 50-60Hz |
| MBS 30 | 50 | 30 | 1/2″ | G-ELM-200 | GON-55 | MON55 | 16 | 115-240V / 50-60Hz |
| MBS 40 | 70 | 40 | 1 1/2″ | G-ELM-250 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 50 | 85 | 50 | 1 1/2″ | G-ELM-300 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 60 | 100 | 60 | 1 1/2″ | G-ELM-500 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 75 | 130 | 75 | 1 1/2″ | G-ELM-600 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 100 | 170 | 100 | 1 1/2″ | G-ELM-851 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 120 | 200 | 120 | 1 1/2″ | G-ELM-1210 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 180 | 300 | 180 | 1 1/2″ | ELM-300 | GON-300 | MON300 | 16 | 115-240V / 50-60Hz |
| MBS 240 | 400 | 240 | 1 1/2″ | ELM-300 | GON-500 | MON500 | 16 | 115-240V / 50-60Hz |
| MBS 250 | 440 | 250 | 1 1/2″ | ELM-300 | GON-500 | MON500 | 16 | 115-240V / 50-60Hz |
| MBS 300 | 575 | 300 | 1 1/2″ | ELM-600 | GON-600 | MON600 | 16 | 115-240V / 50-60Hz |
| MBS 400 | 680 | 400 | 2″ | ELM-600 | GON-800 | MON800 | 16 | 115-240V / 50-60Hz |
| MBS 500 | 850 | 500 | 2″ | ELM-600 | GON-1000 | MON1000 | 16 | 115-240V / 50-60Hz |
| MBS 600 | 1000 | 600 | 2″ | ELM-600 | GON-1200 | MON1200 | 16 | 115-240V / 50-60Hz |
| MBS 700 | 1250 | 700 | DN80 | ELM-800 | GON-HC-1550 | MONHC1550 | 20 | 115-240V / 50-60Hz |
| MBS 800 | 1500 | 800 | DN80 | ELM-1200 | GON-HC-1550 | MONHC1550 | 20 | 115-240V / 50-60Hz |
| MBS 1000 | 1800 | 1000 | DN80 | ELM-1200 | GON-HC-2000 | MONHC2000 | 20 | 115-240V / 50-60Hz |
| MBS 1250 | 2200 | 1250 | DN80 | ELM-1600 | GON-HC-2700 | MONHC2700 | 20 | 115-240V / 50-60Hz |
چکلیست سرویس و نگهداری سیستم MBS
سرویس منظم سیستم تنفسی MBS برای حفظ کیفیت هوای خروجی، عملکرد مناسب مراحل تصفیه و افزایش عمر مفید تجهیزات ضروری است:
بررسی فیلترهای سیستم
کنترل وضعیت فیلترهای اولیه و نهایی و تعویض آنها مطابق برنامه سرویس و شرایط کاری.
کنترل درایر جذبی
بررسی عملکرد سیکل خشکسازی و وضعیت مواد جاذب برای حفظ نقطه شبنم موردنظر.
بررسی کربن فعال
کنترل وضعیت و زمان تعویض کربن فعال برای حفظ عملکرد حذف بخارات روغن و بو.
کنترل کاتالیست HOX
بررسی عملکرد بخش کاتالیستی و شرایط کاری آن برای حفظ عملکرد تصفیه مونوکسید کربن.
کنترل فشار و اتصالات
بررسی نشتی، اتصالات ورودی و خروجی و اطمینان از کارکرد سیستم در محدوده فشار مجاز مدل.
کنترل کیفیت هوای خروجی
پایش دورهای پارامترهای کیفی هوای خروجی مطابق الزامات کاربرد تنفسی و استانداردهای مربوطه.
